數控GS20/170鋸床

數控GS20/170鋸床技術參數：
1、切削范圍：園料：φ200mm
         方料：□H200*W1700mm
2、帶鋸條規格：80×1.6×9180mm
3、切割速度：15-70m/min
4、進給速度：液壓無級調速
5、主電機功率：11kw
6、液壓電機功率：2.2kw
7、冷卻電機功率：120w
8、機床重量約：3噸
9、承載能力：5噸
10、機床外形尺寸：4400×1500×2300mm（長×寬×高）
機床由床身、工作臺、立柱、鋸架、夾緊裝置、送料裝置、帶鋸條漲緊裝置、主傳動系統、液壓系統、電器系統、冷卻系統、等部分組成。
1、床身：床身為鋼板焊接而成的長方形箱形結構，剛性強。
2、工作臺：工作臺為鑄件，以螺栓固定在床身上。
3、立柱：由兩圓柱組成的龍門結構，以螺栓與鋸架連接，其支座與床身連接。
4、鋸架：鋸架為組焊的弓形箱體。
5、夾緊裝置：虎鉗固定在工作臺上，左虎鉗為液控活動鉗，可沿工作臺導軌左右移動。
6、張緊裝置：帶鋸條的漲緊裝置，由滑塊、滑板座、等組成。
7、送料裝置：由液壓油缸驅動工作臺，實現送料。

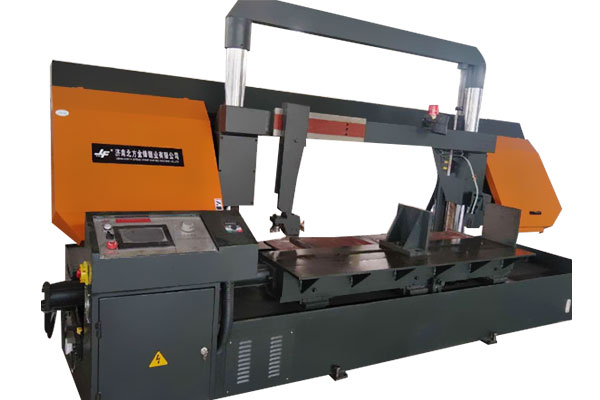

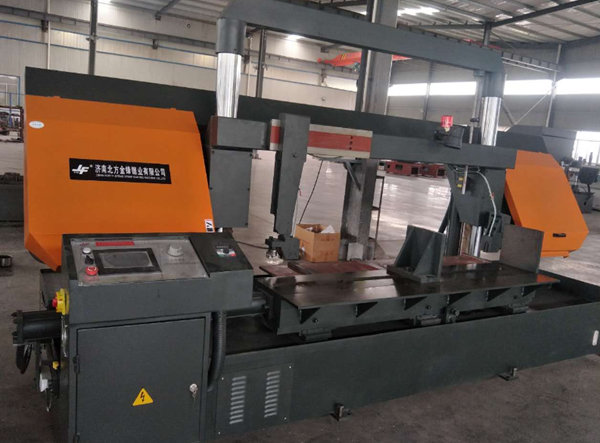

數控GS20/170鋸床產品展示：
